Хлопушка ХП-80
Хлопушка ХП-80 — базовый типоразмер с условным проходом 80 мм. Выпускается без перепускного отверстия (без перепуска), что допустимо благодаря малому диаметру и минимальному усилию открытия. Габаритные размеры: 160 × 185 × 212 мм. Применяется на резервуарах небольшого объёма с небольшими диаметрами приёмо-раздаточных патрубков.
Хлопушка ставится внутри резервуара вертикальной формы на приемо-раздаточном патрубке (ППР) и используется для наливания и слива нефтепродуктов, а так же в качестве еще одной ступени защиты нефти от возможной утечки из резервуара РВС.
Хлопуши ХП в комплекте с механизмом управления хлопушей МУ (МУВ) устанавливаются на приемо-раздаточные патрубки вертикальных резервуаров для проведения сливо-наливных операций и защиты от разлива нефтепродуктов в результате повреждения трубопровода или запорной арматуры.
Принцип их действия заключается в открытии крышки, что обеспечивает движение нефтепродукта. В случае аварийных ситуаций разлив нефти исключается, так как предусмотрена функция быстрого закрытия и прекращения движения потока. Оборудование также предотвращает обратный ход рабочего продукта в закрытом положении.

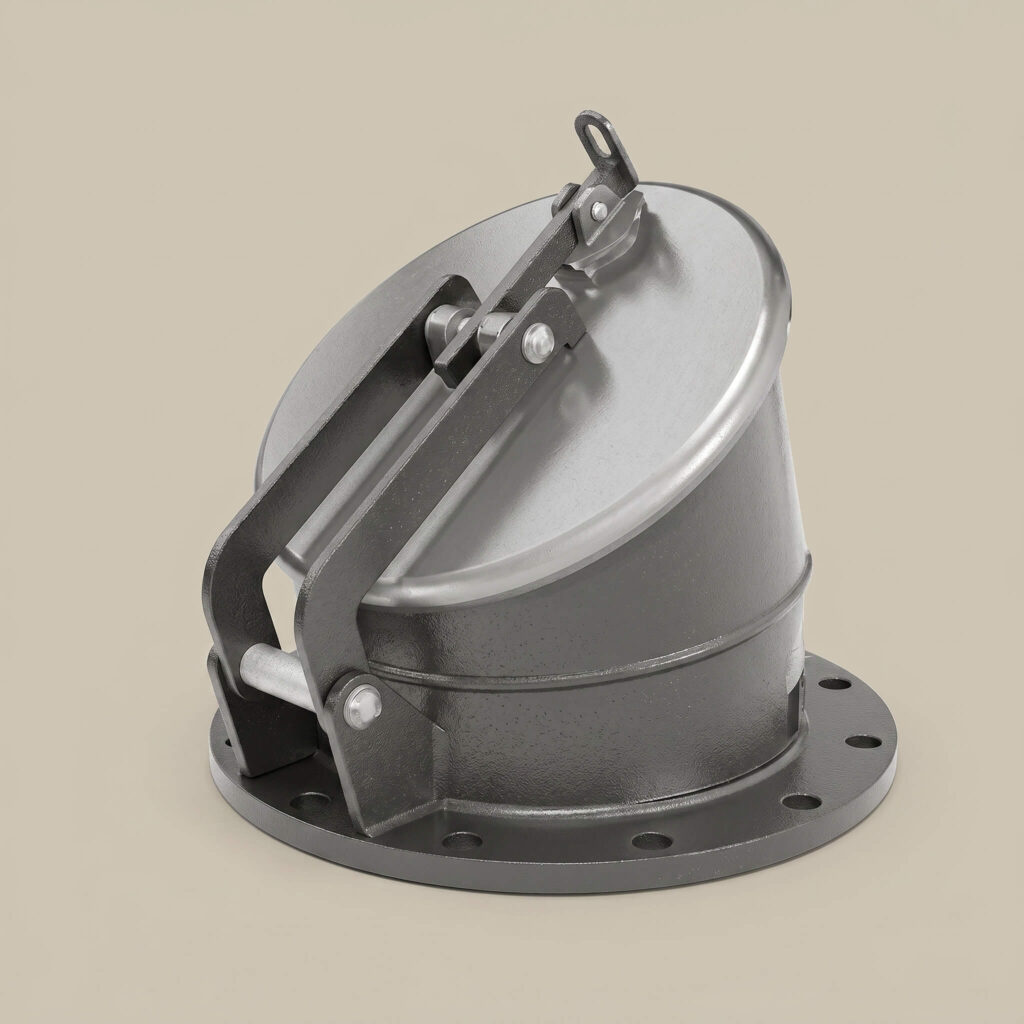

Конструкция представляет собой корпус с наклонным срезом и располагающейся на нем крышкой с рычагом.
Чтобы в процессе эксплуатации не образовывалась искра при трении, крышка изготавливается из алюминиевых искробезопасных сплавов для дополнительной взрыво- и пожаробезопасности. Изделия монтируются внутри корпуса на приемо-раздаточный патрубок. Открытие происходит тросиком, один конец которого закреплен к петлям рычага, а второй — к механизму управления хлопушей, который фиксирует крышку в открытом положении.
По устойчивости к воздействию климатических факторов внешней среды хлопуша изготавливается в исполнении У и УХЛ категории размещения 3 по ГОСТ 15150-69.
