Люк световой ЛС — важный элемент эксплуатационного оборудования вертикальных стальных резервуаров (РВС), устанавливаемый на стационарной крыше ёмкости. Он обеспечивает проветривание внутреннего пространства резервуара и естественное освещение при проведении осмотра, зачистки и ремонтных работ. В этой статье разберём назначение светового люка, его конструкцию, типоразмеры и особенности выбора.
Что такое люк световой ЛС
Люк световой (условное обозначение — ЛС) предназначен для:
- проветривания резервуара перед проведением осмотра и ремонта — для удаления паров нефтепродуктов и создания безопасной атмосферы внутри ёмкости;
- естественного освещения внутреннего пространства резервуара через открытый проём при выполнении работ;
- дегазации ёмкости и вентилирования при зачистке;
- визуального контроля уровня и состояния внутреннего оборудования.
Ключевая особенность монтажа: световые люки устанавливаются на стационарной крыше резервуара непосредственно над хлопушкой приёмо-раздаточного патрубка. Такое расположение позволяет через открытый люк осматривать и обслуживать хлопушку, а также проветривать наиболее ответственную зону резервуара.
Устройство и конструктивные особенности

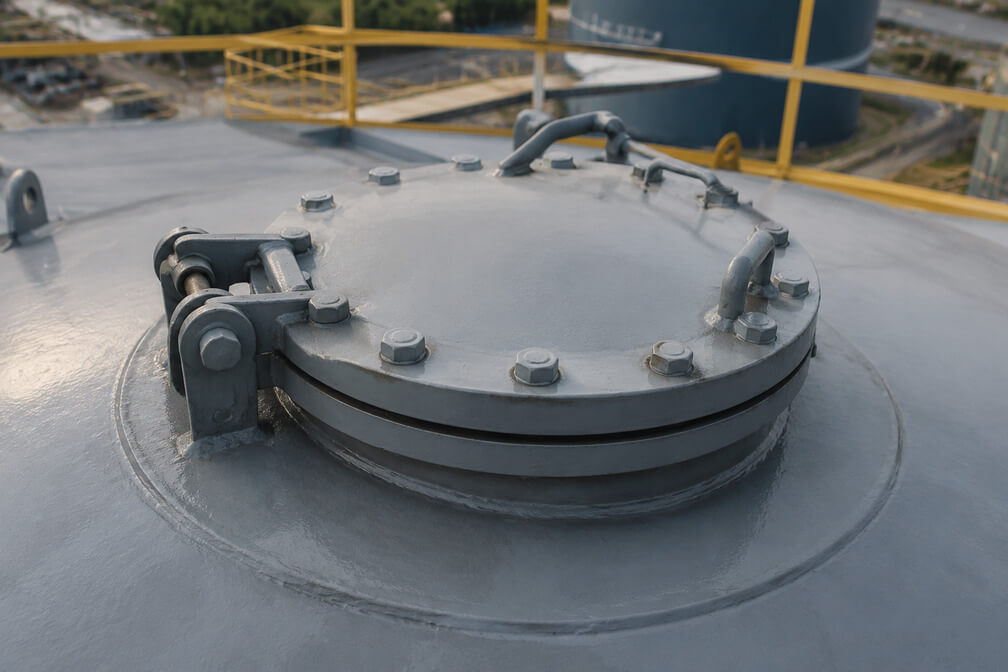

Классический люк световой ЛС состоит из следующих элементов:
- патрубок (обечайка) — приваривается к крыше резервуара через усиливающую накладку;
- фланец с уплотнительной поверхностью;
- откидная крышка на шарнире (петле) с ответным фланцем;
- уплотнительная прокладка, обеспечивающая герметичность в закрытом положении;
- откидные болты (откидные скобы) для быстрого открывания и фиксации;
- усиливающая накладка на крыше резервуара, компенсирующая ослабление металла в зоне выреза.
Шарнирная (откидная) конструкция крышки — принципиальное отличие светового люка: он рассчитан на частое открывание для проветривания, поэтому крышку не снимают полностью, а откидывают на петле.
По устойчивости к воздействию климатических факторов внешней среды световые люки изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69, что обеспечивает надёжную эксплуатацию в различных климатических зонах России. Продукция выпускается в соответствии с системой менеджмента качества ГОСТ Р ИСО 9001-2015.
Типоразмеры световых люков ЛС
Световые люки изготавливаются с условным проходом от 200 до 500 мм и более. Ниже — основные типоразмеры и их технические характеристики.
| Модель | Условный проход Dy, мм | Габаритные размеры (D×H), мм | Диаметр усиливающей накладки, мм |
|---|---|---|---|
| Люк световой ЛС-200 | 200 | 350 × 362 | 440 |
| Люк световой ЛС-300 | 300 | 455 × 500 | 650 |
| Люк световой ЛС-400 | 400 | 535 × 462 | — |
| Люк световой ЛС-500 | 500 | 640 × 562 | — |
Люк световой ЛС-200
Люк световой ЛС-200 — компактный типоразмер с условным проходом 200 мм. Применяется на резервуарах небольшого объёма и там, где требуется базовое проветривание и освещение. Габаритные размеры — 350 × 362 мм, диаметр усиливающей накладки — 440 мм. За счёт малого веса удобен в монтаже и эксплуатации.
Люк световой ЛС-300
Люк световой ЛС-300 — модель с условным проходом 300 мм, обеспечивающая увеличенный световой проём и более интенсивное проветривание. Габаритные размеры — 455 × 500 мм, диаметр усиливающей накладки — 650 мм. Один из наиболее востребованных типоразмеров для резервуаров среднего объёма.
Люк световой ЛС-400
Люк световой ЛС-400 — люк с условным проходом 400 мм. Обеспечивает эффективную вентиляцию и хорошее естественное освещение внутреннего пространства резервуара при ремонтных работах. Габаритные размеры — 535 × 462 мм. Применяется на резервуарах большого объёма, где требуется интенсивный воздухообмен.
Люк световой ЛС-500
Люк световой ЛС-500 — самый крупный из рассматриваемых типоразмеров, с условным проходом 500 мм. Обеспечивает максимальную площадь проёма для проветривания и освещения, что особенно важно при полной дегазации и зачистке крупных резервуаров. Габаритные размеры — 640 × 562 мм.
Люк световой ЛС-600
Люк световой ЛС-600 — типоразмер с условным проходом 600 мм, самый крупный в стандартной линейке световых люков. Обеспечивает максимальную площадь проёма для интенсивного проветривания и наилучшего естественного освещения внутреннего пространства резервуара. Применяется на резервуарах большого объёма (РВС-5000 и выше), где требуется быстрая и полная дегазация ёмкости перед проведением осмотра, зачистки и ремонтных работ. Габаритные размеры — 760 × 562 мм. Благодаря увеличенному проёму ЛС-600 обеспечивает эффективный воздухообмен даже в крупногабаритных резервуарах.
Как выбрать люк световой ЛС
При подборе светового люка учитывайте следующие критерии:
- Объём и тип резервуара — чем больше ёмкость, тем больший условный проход требуется для эффективного проветривания.
- Требуемая интенсивность вентиляции — для быстрой дегазации выбирают более крупные типоразмеры (ЛС-400, ЛС-500).
- Диаметр хлопушки — люк устанавливается над приёмо-раздаточным патрубком, поэтому проём должен обеспечивать доступ к хлопушке.
- Климатическое исполнение — У или УХЛ в зависимости от региона эксплуатации.
- Требования проекта резервуара — количество и размеры люков определяются проектной документацией на РВС.
Материалы и изготовление
Световые люки изготавливаются из углеродистой или низколегированной стали, а для агрессивных сред могут выполняться из коррозионностойких марок. Все изделия проходят контроль качества сварных швов и проверку герметичности уплотнения, что гарантирует безопасную эксплуатацию в составе резервуаров для нефти, нефтепродуктов и других жидкостей. К каждому изделию прилагается паспорт с указанием технических характеристик.
Заключение
Люк световой ЛС — необходимый элемент резервуарного оборудования, обеспечивающий безопасное проветривание, освещение и обслуживание вертикальных стальных резервуаров. Линейка типоразмеров — ЛС-200, ЛС-300, ЛС-400 и ЛС-500 — позволяет подобрать оптимальное решение для резервуаров любого объёма. Правильный выбор светового люка обеспечивает безопасность персонала при выполнении осмотровых и ремонтных работ и соответствие требованиям нормативной документации.
Подберите пробоотборник под ваш резервуар и условия эксплуатации. Оставьте номер — мы перезвоним и подготовим КП.
Часто задаваемые вопросы о люках-лазах ЛЛ
Что такое люк световой ЛС и для чего он нужен?
Люк световой ЛС — это элемент оборудования вертикального стального резервуара, устанавливаемый на стационарной крыше. Он предназначен для проветривания внутреннего пространства резервуара и его естественного освещения при проведении осмотра, зачистки и ремонтных работ.
Где устанавливается световой люк на резервуаре?
Световой люк монтируется на стационарной крыше резервуара непосредственно над хлопушкой приёмо-раздаточного патрубка. Такое расположение позволяет осматривать и обслуживать хлопушку, а также проветривать наиболее ответственную зону ёмкости.
Чем световой люк отличается от люка-лаза?
Люк-лаз предназначен для доступа персонала внутрь резервуара и устанавливается в стенке (первом поясе). Световой люк меньшего размера, монтируется на крыше и служит для проветривания и освещения, а не для прохода людей. Его крышка откидная (на шарнире), рассчитана на частое открывание.
Какие типоразмеры световых люков существуют?
Основные типоразмеры — ЛС-200, ЛС-300, ЛС-400 и ЛС-500 с условным проходом от 200 до 500 мм. Чем больше объём резервуара и требуемая интенсивность проветривания, тем больший типоразмер выбирают.
По какому ГОСТу изготавливаются световые люки?
Световые люки изготавливаются в климатическом исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69. Продукция выпускается в рамках системы менеджмента качества ГОСТ Р ИСО 9001-2015, к каждому изделию прилагается паспорт.
Как выбрать нужный типоразмер светового люка?
Выбор зависит от объёма резервуара, требуемой интенсивности вентиляции, диаметра хлопушки и требований проекта. Для небольших ёмкостей подходит ЛС-200, для крупных резервуаров с интенсивной дегазацией — ЛС-400 или ЛС-500.
