Клапан дыхательный совмещённый КДС — один из ключевых элементов дыхательной арматуры вертикальных стальных резервуаров (РВС) для хранения нефти и нефтепродуктов. Он обеспечивает герметизацию газового пространства ёмкости, регулирование давления и вакуума в заданных пределах, а также сокращение потерь продукта от испарения. В этой статье разберём принцип работы клапана КДС, его конструкцию, модификации и типоразмеры.
Назначение клапана дыхательного КДС
Клапан дыхательный совмещённый (КДС) предназначен для:
- герметизации газового пространства резервуаров с нефтью и нефтепродуктами;
- регулирования давления и вакуума в заданных пределах при закачке и откачке продукта, а также при изменении температуры окружающей среды;
- сокращения потерь нефтепродуктов от испарения («малых» и «больших дыханий» резервуара);
- защиты конструкции резервуара от избыточного давления и недопустимого вакуума (разрежения), способных деформировать стенки и крышу ёмкости.

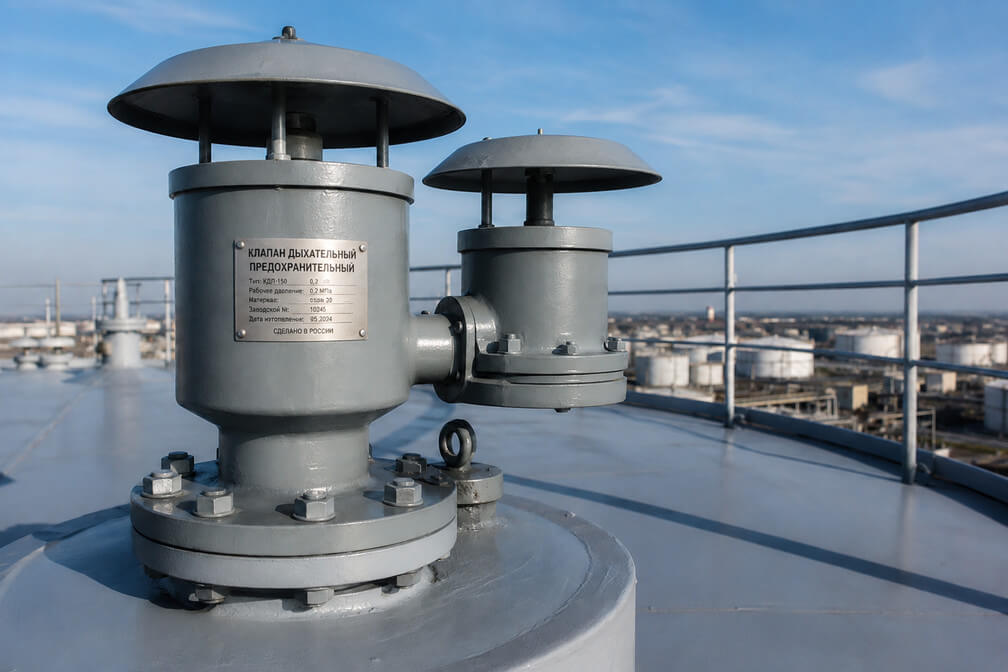

Клапан устанавливается в верхней части (на крыше) резервуара. Слово «совмещённый» в названии означает, что в одном корпусе объединены клапан давления и клапан вакуума — в отличие от раздельных механических дыхательных клапанов.
Принцип работы
Работа клапана КДС основана на поддержании баланса давления в газовом пространстве резервуара:
- При закачке продукта (или нагреве) давление паров внутри резервуара растёт. При достижении давления срабатывания открывается клапан давления, и излишки паровоздушной смеси стравливаются в атмосферу.
- При откачке продукта (или охлаждении) внутри образуется разрежение. При достижении вакуума срабатывания открывается клапан вакуума, и внутрь поступает атмосферный воздух, компенсируя разрежение.
Таким образом, клапан «дышит» вместе с резервуаром, не допуская опасных перепадов давления. КДС может эксплуатироваться как в режиме дыхательного, так и в режиме предохранительного клапана — в этом случае он комплектуется дополнительными тарелочками давления и вакуума.
Устройство клапана КДС
Клапан дыхательный совмещённый состоит из следующих основных элементов:
- корпус клапана;
- клапан давления (тарелка давления);
- клапан вакуума (тарелка вакуума);
- крепёжный фланец и переходник для монтажа на патрубок резервуара;
- кассета огневого предохранителя в обечайке — гасит пламя и предотвращает проникновение огня в резервуар;
- кожух клапана давления (крыша) и кожух клапана вакуума (щиток), защищающие механизм от осадков;
- транспортировочный кронштейн.
В модификациях с защитой от примерзания предусмотрены система обогрева кассеты огневого предохранителя и термостат.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Рабочее давление | до 2000 Па (200 мм вод. ст.) |
| Рабочий вакуум | до 250 Па (25 мм вод. ст.) |
| Давление срабатывания | 1500–1700 Па (150–170 мм вод. ст.) |
| Вакуум срабатывания | 100–150 Па (10–15 мм вод. ст.) |
| Условный проход DN | 250 / 350 / 500 мм |
| Климатическое исполнение | У и УХЛ категория 1 по ГОСТ 15150-69 |
| Срок службы | не менее 15 лет |
Присоединительный фланец выполняется по ГОСТ 12820-80 на условное давление 0,25 МПа (2,5 кгс/см²).
Модификации и типоразмеры клапанов КДС
Клапаны КДС различаются по максимальной пропускной способности (число в маркировке — это расход в м³/ч) и наличию системы обогрева (модификации с индексом «К»). Рассмотрим основные модели.
| Модель | Пропускная способность | Особенность |
|---|---|---|
| Клапан дыхательный КДС-1500 | до 1500 м³/ч | базовое исполнение |
| Клапан дыхательный КДС-1500К | до 1500 м³/ч | с системой обогрева (незамерзающий) |
| Клапан дыхательный КДС-3000 | до 3000 м³/ч | базовое исполнение |
| Клапан дыхательный КДС-3000К | до 3000 м³/ч | с системой обогрева (незамерзающий) |
| Клапан дыхательный КДС-3000/250 | до 3000 м³/ч | с условным проходом DN 250 |
Клапан дыхательный КДС-1500
Клапан дыхательный КДС-1500 — модель с максимальной пропускной способностью 1500 м³/ч. Применяется на резервуарах среднего объёма с умеренной интенсивностью приёмо-раздаточных операций. Обеспечивает надёжное регулирование давления и вакуума, защищая резервуар от деформаций. Оптимальное решение по соотношению производительности и стоимости для большинства типовых объектов.
Клапан дыхательный КДС-1500К
Клапан дыхательный КДС-1500К — модификация КДС-1500 с индексом «К», оснащённая системой обогрева кассеты огневого предохранителя и термостатом. Это делает клапан незамерзающим и обеспечивает стабильную работу при отрицательных температурах, когда влага может обмерзать и блокировать механизм. Рекомендуется для эксплуатации в холодном климате и на объектах с высокими требованиями к безотказности в зимний период.
Клапан дыхательный КДС-3000
Клапан дыхательный КДС-3000 — клапан с максимальной пропускной способностью 3000 м³/ч, предназначенный для крупных резервуаров с интенсивными операциями закачки и откачки. Обеспечивает эффективное регулирование давления паров нефтепродуктов при больших расходах. Применяется на резервуарах большого объёма (РВС-5000 и выше), где базовой производительности КДС-1500 недостаточно.
Клапан дыхательный КДС-3000К
Клапан дыхательный КДС-3000К — исполнение КДС-3000 с системой обогрева (индекс «К»). Сочетает высокую пропускную способность 3000 м³/ч с защитой от примерзания огневого предохранителя. Оптимальный выбор для крупных резервуарных парков в регионах с суровыми зимами, где важны и производительность, и надёжность в мороз.
Клапан дыхательный КДС-3000/250
Клапан дыхательный КДС-3000/250 — специализированное исполнение с пропускной способностью до 3000 м³/ч и условным проходом DN 250 мм. Дополнительное обозначение через дробь указывает конкретный присоединительный размер (диаметр условного прохода). Такое исполнение применяется, когда габарит присоединительного патрубка резервуара требует именно DN 250 при сохранении высокой производительности клапана.
Как выбрать клапан дыхательный КДС
При подборе клапана учитывайте следующие критерии:
- Максимальная производительность приёмо-раздаточных операций — от неё зависит требуемая пропускная способность (1500 или 3000 м³/ч).
- Условный проход патрубка резервуара (DN 250 / 350 / 500 мм) — клапан должен соответствовать присоединительным размерам.
- Климатические условия эксплуатации — для холодных регионов выбирают модификации «К» с обогревом.
- Тип хранимого продукта — свойства нефтепродукта влияют на настройки давления и вакуума срабатывания.
- Режим работы — дыхательный или предохранительный (с дополнительной комплектацией).
Заключение
Клапан дыхательный совмещённый КДС — незаменимый элемент дыхательной арматуры резервуаров, обеспечивающий их безопасную эксплуатацию, защиту от деформаций и снижение потерь нефтепродуктов от испарения. Линейка моделей — КДС-1500, КДС-1500К, КДС-3000, КДС-3000К и КДС-3000/250 — позволяет подобрать оптимальное решение под любую производительность, присоединительный размер и климатические условия. Модификации с индексом «К» обеспечивают надёжную работу даже в сильные морозы, а срок службы клапанов составляет не менее 15 лет.
Подберите пробоотборник под ваш резервуар и условия эксплуатации. Оставьте номер — мы перезвоним и подготовим КП.
Часто задаваемые вопросы о дыхательных клапанах КДС
Что такое клапан дыхательный КДС?
КДС — это клапан дыхательный совмещённый, устанавливаемый на крыше вертикального стального резервуара. Он герметизирует газовое пространство ёмкости и регулирует давление и вакуум в заданных пределах, защищая резервуар от деформаций и сокращая потери нефтепродуктов от испарения.
Что означает слово «совмещённый» в названии клапана?
Это значит, что в одном корпусе объединены клапан давления и клапан вакуума. При росте давления стравливаются излишки паров, а при разрежении внутрь поступает атмосферный воздух — оба режима обеспечивает одно устройство.
Чем модель КДС-1500 отличается от КДС-3000?
Число в маркировке — это максимальная пропускная способность. КДС-1500 рассчитан на расход до 1500 м³/ч и применяется на резервуарах среднего объёма, а КДС-3000 — до 3000 м³/ч для крупных резервуаров с интенсивными приёмо-раздаточными операциями.
Что означает индекс «К» в маркировке (КДС-1500К, КДС-3000К)?
Индекс «К» указывает на модификацию с системой обогрева кассеты огневого предохранителя и термостатом. Такой клапан является незамерзающим и стабильно работает при отрицательных температурах, поэтому рекомендуется для эксплуатации в холодном климате.
Что означает обозначение КДС-3000/250?
Дробь в маркировке указывает условный проход присоединительного патрубка. КДС-3000/250 — это клапан с пропускной способностью до 3000 м³/ч и условным проходом DN 250 мм. Такое исполнение выбирают под конкретный присоединительный размер резервуара.
Какой срок службы у клапанов КДС?
Срок службы клапанов дыхательных совмещённых КДС составляет не менее 15 лет. Клапаны изготавливаются в климатическом исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69, присоединительный фланец — по ГОСТ 12820-80.
