Клапан аварийный КА-500: назначение, устройство и применение
Клапан аварийный КА-500: назначение, устройство и применение
Клапан аварийный КА-500 — критический элемент системы безопасности вертикальных стальных резервуаров (РВС) для хранения нефти и нефтепродуктов. Он предназначен для экстренного аварийного сброса избыточного давления в газовом пространстве резервуара в случае критического повышения давления — при пожаре на соседнем объекте, отказе основного дыхательного оборудования или других нештатных ситуациях. Применение аварийного клапана предотвращает деформацию и разрушение резервуара. В этой статье разберём назначение, принцип работы, конструкцию и технические характеристики клапана КА-500.
Назначение клапана аварийного КА-500
Клапан аварийный КА-500 предназначен для:
- аварийного сброса избыточного давления в резервуаре при его критическом повышении (выше допустимых норм);
- защиты резервуара от деформации и разрушения при нештатных ситуациях — интенсивном нагреве от соседнего пожара, отказе дыхательной аппаратуры, полной блокировке вентиляции;
- экстренной защиты от взрывов путём контролируемого выброса газовоздушной смеси в атмосферу;
- страхования основной дыхательной системы резервуара — клапан работает в паре с дыхательными клапанами (КДС, КДМ) и срабатывает, когда они не справляются с расходом.
Условный проход DN 500 мм — это крупнейший типоразмер, обеспечивающий максимальную пропускную способность 30 000 м³/ч. Применяется на резервуарах больших объёмов (РВС-5000 и выше), где требуется максимальная защита от аварийных ситуаций.
Принцип работы и отличие от дыхательного клапана
Важно понимать различие между аварийным клапаном КА и дыхательными клапанами (КДС, КДМ):
Дыхательный клапан — работает в штатном режиме постоянно, регулируя «дыхание» резервуара при приёмо-раздаточных операциях и изменении температуры. Он срабатывает при относительно низких перепадах давления (порядка 150–250 Па), обеспечивая герметичность и снижение потерь от испарения.
Аварийный клапан КА-500 — срабатывает только при критическом повышении давления (2350–2550 Па, то есть 235–255 мм вод. ст.), которое указывает на аварийную ситуацию. Это примерно в 10 раз выше рабочего давления дыхательного клапана. КА-500 срабатывает при отказе основной системы и обеспечивает экстренный сброс газов, предотвращая разрушение ёмкости.
Принцип срабатывания:
- При нормальном режиме эксплуатации давление в резервуаре находится в пределах 6–25 кПа, регулируется дыхательным клапаном, и КА-500 остаётся закрытым.
- При критическом повышении давления (выше 2350 Па) — возникает на тарелку клапана усилие, превышающее сопротивление пружины.
- Тарелка открывается, и избыточный газ с большой скоростью выбрасывается в атмосферу через горловину клапана.
- После снижения давления до нормальных значений пружина закрывает тарелку, и клапан возвращается в исходное положение.
Конструкция и устройство
Клапан аварийный КА-500 состоит из следующих основных элементов:
- корпус клапана, выполненный из углеродистой стали или коррозионностойких материалов;
- седло клапана — чашеобразная посадочная поверхность для тарелки;
- тарелка (пластина) клапана — подвижный элемент, который открывается при превышении давления срабатывания;
- пружина — обеспечивает герметичное закрытие и регулирует порог срабатывания;
- направляющие стержни — осуществляют центрирование тарелки;
- присоединительный фланец для монтажа на резервуар (DN 500 мм);
- защитный кожух — закрывает выходное отверстие клапана и направляет поток газов;
- фторопластовая пленка на контактирующих поверхностях тарелки и седла — предотвращает примерзание при низких температурах и обеспечивает надёжное герметичное закрытие.
Конструкция рассчитана на срок службы не менее 15 лет и климатическое исполнение У и УХЛ, категория 1 по ГОСТ 15150-69.
Технические характеристики КА-500
| Параметр | Значение |
|---|---|
| Условный проход DN | 500 мм |
| Давление срабатывания | 2350–2550 Па (235–255 мм вод. ст.) |
| Максимальная пропускная способность | 30000 м³/ч |
| Расход по воздуху | не менее 30000 м³/ч |
| Рабочее давление резервуара | до 2 |
| Герметичность поверхностей | фторопластовая пленка (защита от примерзания) |
| Материал | углеродистая сталь / коррозионностойкие материалы |
| Климатическое исполнение | У и УХЛ категория 1 по ГОСТ 15150-69 |
| Срок службы | не менее 15 лет |
Габаритные и присоединительные размеры
| Параметр | Значение |
|---|---|
| Условный проход DN | 500 мм |
| Давление срабатывания | 2350–2550 Па (235–255 мм вод. ст.) |
| Максимальная пропускная способность | 30000 м³/ч |
| Габаритные размеры L×B×H | 980 × 980 × 730 мм |
| Диаметр присоединительный D | 640 мм |
| Диаметр присоединительный D1 | 600 мм |
| Класс герметичности | по ГОСТ 9544-93 |
| Защита от примерзания | фторопластовая пленка на тарелке и седле |
| Масса | не более 450 кг |
Область применения и условия установки
Клапан аварийный КА-500 применяется:
- На вертикальных резервуарах больших объёмов (РВС-5000, РВС-10000 и выше) для хранения нефти и нефтепродуктов;
- На резервуарах, установленных в промышленных зонах с повышенным риском пожара или техногенного воздействия;
- На охлаждаемых резервуарах, где возможны нештатные скачки давления при отказе охлаждающей системы;
- В комплекте с основными дыхательными клапанами (КДС, КДМ, НКДМ) для обеспечения многоуровневой защиты.

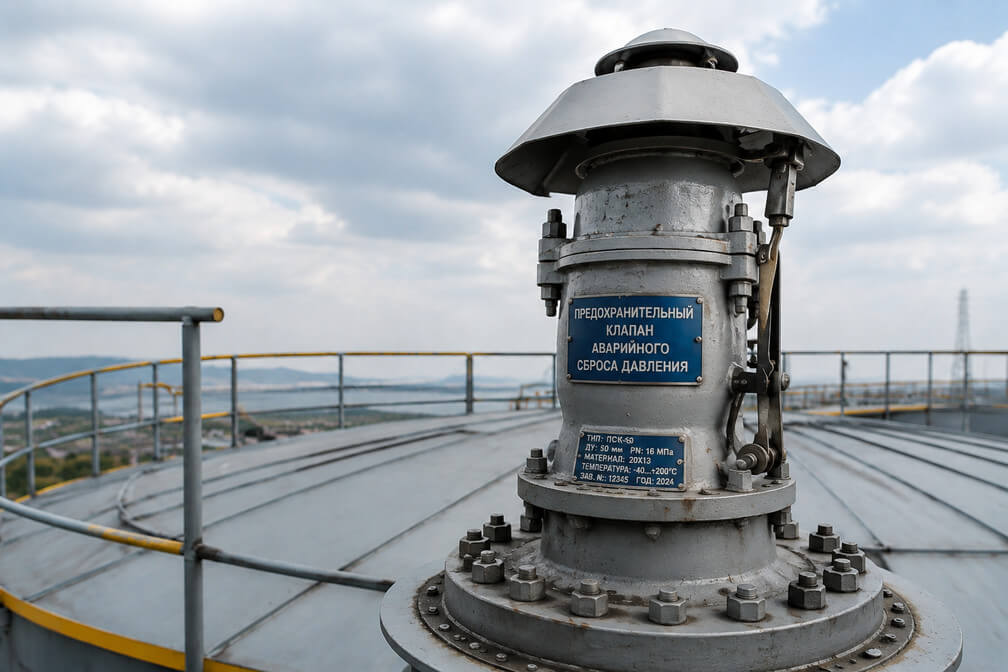

Монтируется аварийный клапан на крыше резервуара в верхней точке газового пространства, обеспечивая быстрый отвод избыточных газов в атмосферу.
Отличие КА-500 от других типов аварийных клапанов
На рынке существуют другие размеры аварийных клапанов (КА-100, КА-200, КА-350 и т.д.), но КА-500 — это максимальный типоразмер, обеспечивающий:
- Максимальную пропускную способность — 30 000 м³/ч (для сравнения: КА-350 имеет около 15 000 м³/ч);
- Наибольший диаметр входного отверстия — DN 500 мм;
- Наивысокую надёжность для крупнейших резервуаров и наиболее ответственных объектов.
КА-500 выбирают, когда требуется максимальная защита и когда размеры резервуара требуют крупногабаритного клапана.
Обслуживание и эксплуатация
Клапан аварийный КА-500 требует периодической проверки:
- Проверка герметичности контактирующих поверхностей (тарелка и седло);
- Проверка целостности фторопластовой защиты;
- Проверка состояния пружины и направляющих стержней;
- Испытание на срабатывание (в соответствии с Руководством по безопасности для нефтебаз и техническими регламентами).
Благодаря фторопластовой плёнке на контактирующих поверхностях, клапан не примерзает в морозных условиях и сохраняет надёжность в любом климате.
Заключение
Клапан аварийный КА-500 — это критический элемент системы безопасности резервуаров больших объёмов, обеспечивающий экстренную защиту от деформации и разрушения при критическом повышении давления. С максимальной пропускной способностью 30 000 м³/ч, условным проходом DN 500 мм и наивысочайшей надёжностью, КА-500 — оптимальный выбор для крупных резервуаров в промышленных объектах, нефтебаз и терминалов. Применение аварийного клапана в комплекте с основными дыхательными клапанами обеспечивает многоуровневую защиту и соответствие требованиям безопасности.
Часто задаваемые вопросы о клапане аварийном КА-500
Что такое клапан аварийный КА-500 и для чего он нужен?
КА-500 — это клапан аварийного сброса давления для резервуаров РВС. Он защищает резервуар от разрушения при критическом повышении давления, которое может возникнуть при пожаре на соседнем объекте или отказе основной дыхательной аппаратуры.
Когда срабатывает клапан КА-500?
Клапан срабатывает при давлении 2350–2550 Па (235–255 мм вод. ст.), что в 10–15 раз выше рабочего давления, регулируемого дыхательным клапаном. Это критическое давление указывает на аварийную ситуацию.
Чем аварийный клапан КА-500 отличается от дыхательного клапана КДС?
Дыхательный клапан КДС работает постоянно при штатных операциях, срабатывая при низких перепадах давления (150–250 Па). КА-500 — это страховка, срабатывающая только при критическом давлении (2350–2550 Па) в аварийных ситуациях.
Какая пропускная способность у клапана КА-500?
Максимальная пропускная способность КА-500 составляет 30 000 м³/ч. Это позволяет быстро сбросить избыточное давление и защитить резервуар от взрыва или деформации.
Из какого материала изготавливается КА-500?
Корпус и тарелка изготавливаются из углеродистой стали или коррозионностойких материалов. Контактирующие поверхности (тарелка и седло) покрыты фторопластовой пленкой, которая предотвращает примерзание в морозных условиях.
Где устанавливается клапан аварийный КА-500?
Клапан монтируется на крыше резервуара в верхней точке газового пространства, где он быстро может отвести избыточные газы в атмосферу при срабатывании.
Какой срок службы у аварийного клапана КА-500?
Срок службы составляет не менее 15 лет. Клапан изготавливается в климатическом исполнении У и УХЛ, категория 1 по ГОСТ 15150-69, что обеспечивает надёжную эксплуатацию в любых климатических условиях.
Требуется ли техническое обслуживание клапана КА-500?
Да, требуется периодическая проверка герметичности, состояния пружины и фторопластовой защиты, а также испытание на срабатывание в соответствии с техническими регламентами и Руководством по безопасности для нефтебаз.
